Desvendando o Ciclo Rankine Orgânico (ORC): Guia Completo para Energia Sustentável

Quando se fala em geração de energia, o Ciclo Rankine é um nome familiar, associado principalmente às grandes usinas termoelétricas a vapor. No entanto, para aproveitar fontes de calor de baixa e média temperatura – como calor residual industrial, energia geotérmica ou solar concentrada – uma variação inovadora surge como protagonista: o Ciclo Rankine Orgânico (ORC). Se você chegou aqui buscando entender tudo sobre o ORC, talvez esperando um "organic rankine cycle pdf" detalhado, pode considerar este artigo seu recurso definitivo. Nosso objetivo é ir além do básico, oferecendo uma explanação profunda e prática que o tornará um especialista no assunto.

O Que é o Ciclo Rankine Orgânico (ORC)?

O ORC é um ciclo termodinâmico fechado que converte energia térmica em energia mecânica e, consequentemente, em energia elétrica. Sua principal distinção em relação ao ciclo Rankine convencional é o uso de um fluido de trabalho orgânico (com alta massa molecular e baixo ponto de ebulição), em vez de água. Essa característica permite que o ciclo opere eficientemente com fontes de calor de temperaturas mais baixas (tipicamente entre 80°C e 350°C), que seriam insuficientes para evaporar água de forma eficiente.

Como Funciona um Sistema ORC?

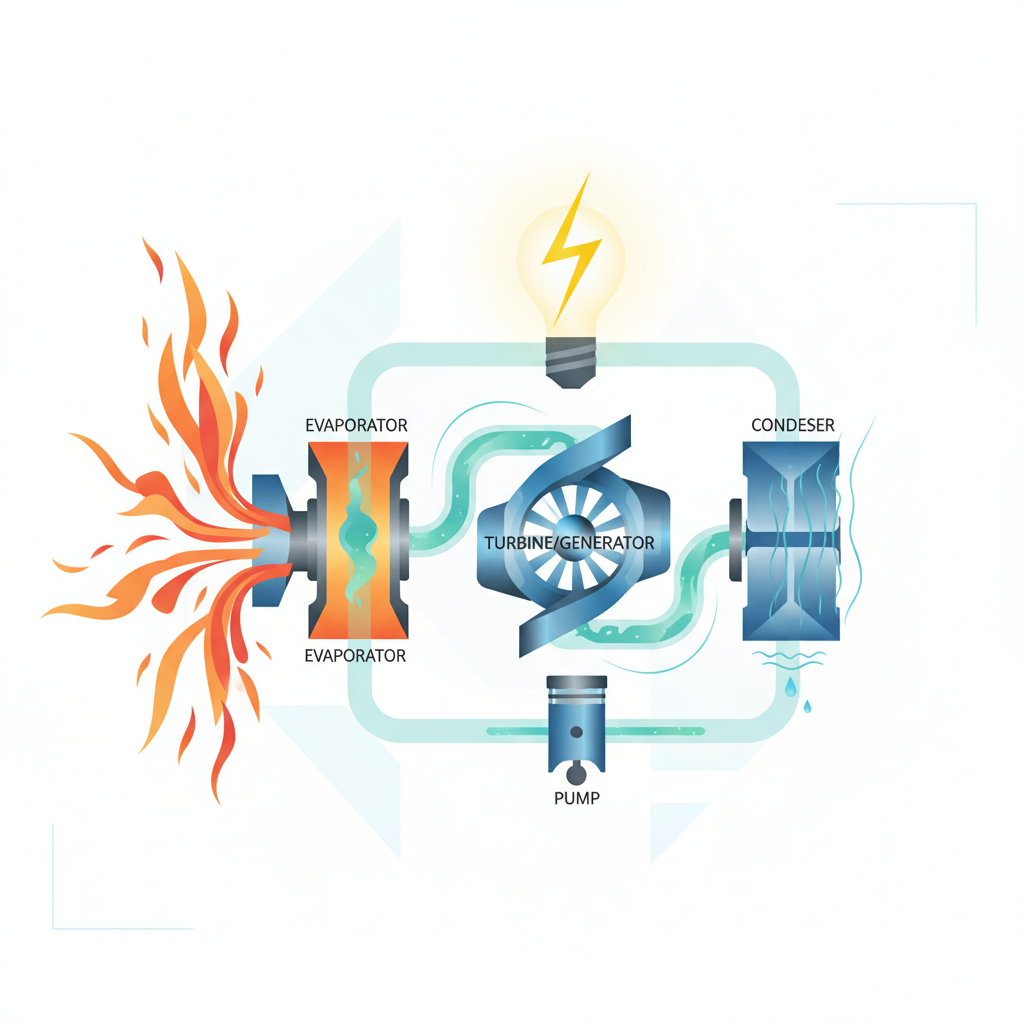

Um sistema ORC opera em quatro etapas fundamentais, análogas ao ciclo Rankine tradicional, mas adaptadas para os fluidos orgânicos.

Os Componentes Essenciais:

1. Evaporador (ou Gerador de Vapor): O fluido de trabalho orgânico absorve calor da fonte (calor residual, geotérmico, solar) e evapora, transformando-se em vapor em alta pressão e temperatura.
2. Expansor (Turbina ou Expansor Volumétrico): O vapor orgânico de alta pressão expande-se através de uma turbina ou um expansor volumétrico (como um parafuso ou scroll), gerando torque mecânico. Este torque é usado para acionar um gerador elétrico.
3. Condensador: Após a expansão, o vapor orgânico de baixa pressão e temperatura é resfriado e condensado de volta ao estado líquido, liberando calor para um meio de resfriamento (água, ar ambiente).
4. Bomba: A bomba eleva a pressão do fluido orgânico líquido, preparando-o para reentrar no evaporador e reiniciar o ciclo.

O Fluido de Trabalho Orgânico:

A escolha do fluido é crucial. Ele deve ter um ponto de ebulição baixo e um ponto crítico adequado para as temperaturas de operação. Exemplos comuns incluem hidrocarbonetos (n-pentano, isobutano), siloxanos (MDM, D4, D5) e refrigerantes (R134a, R245fa). A seleção é feita com base em critérios termodinâmicos, de segurança (inflamabilidade, toxicidade) e ambientais (potencial de depleção de ozônio – ODP, potencial de aquecimento global – GWP).

Aplicações e Benefícios do ORC

A versatilidade do ORC o torna ideal para uma vasta gama de aplicações.

Recuperação de Calor Residual:

Esta é, talvez, a aplicação mais proeminente. Indústrias como cimento, vidro, siderurgia, química e usinas de energia (para calor residual de motores a diesel ou turbinas a gás) geram enormes quantidades de calor que frequentemente são descartadas na atmosfera. O ORC permite capturar e converter esse calor em eletricidade útil, aumentando a eficiência energética global e reduzindo custos operacionais.

Fontes de Energia Renovável:

• Geotérmica: Em regiões com recursos geotérmicos de baixa e média entalpia, o ORC é a tecnologia preferencial, pois pode operar com temperaturas de fluido geotérmico que não seriam viáveis para usinas a vapor convencionais.
• Biomassa: O calor gerado pela combustão de biomassa pode ser eficientemente convertido em eletricidade por sistemas ORC, oferecendo uma alternativa renovável e descentralizada.
• Solar Concentrada (CSP): Em sistemas CSP de pequena e média escala, o ORC pode ser acoplado para gerar eletricidade a partir do calor solar concentrado.

Vantagens Chave:

• Eficiência em Baixas Temperaturas: Capacidade de converter calor em eletricidade a partir de fontes de baixa e média entalpia.
• Flexibilidade: Adapta-se a diversas fontes de calor e potências.
• Baixa Manutenção: Sistemas ORC geralmente requerem menos manutenção devido à ausência de erosão por umidade nas pás da turbina (já que o fluido orgânico não tende a condensar durante a expansão) e fluidos de trabalho não corrosivos.
• Modularidade: Pode ser dimensionado para diferentes necessidades, desde pequenos sistemas até usinas de médio porte.
• Impacto Ambiental Reduzido: Contribui para a redução das emissões de gases de efeito estufa ao aproveitar calor que seria desperdiçado.

Desafios e Considerações:

Apesar das vantagens, o ORC apresenta desafios. O custo inicial de investimento pode ser maior que o de alternativas mais simples, e a seleção do fluido de trabalho ideal é um balanço complexo entre eficiência termodinâmica, segurança e considerações ambientais.

Conclusão:

O Ciclo Rankine Orgânico não é apenas uma curiosidade tecnológica; é uma peça fundamental na transição para um futuro energético mais sustentável e eficiente. Sua capacidade de transformar calor residual e fontes de energia renováveis de baixa temperatura em eletricidade limpa o posiciona como uma solução-chave para a recuperação de energia e a mitigação das mudanças climáticas. Ao entender seus princípios, componentes e vasto campo de aplicações, fica claro por que o ORC é um tema de crescente interesse e investimento global. Este guia, esperamos, serviu como o "pdf" completo que você buscava, fornecendo o conhecimento necessário para apreciar plenamente o potencial dessa tecnologia.
